一。工作原理
驅動原理
傳統內燃機車或電力機車的牽引動力來自于傳統的
旋轉電機，它依靠電機定子產生的旋轉磁場使轉子旋轉。另外，它依靠傳動機構將動力傳遞給車輪，使列車獲得牽引動力。
驅動裝置都在車輛上，車輛產生的動力傳遞給車輪，車輪依靠車輪和鋼軌之間的附著力驅動車輛前進。
![[直線電機應用]直線電機在輪軌交通中的應用！](/uploads/allimg/191102/1-191102104I3b1.png)

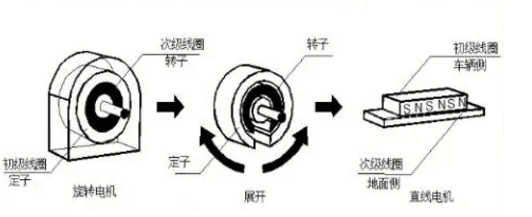

直線電機
直線電機作為旋轉電機沿半徑方向切平。
電機定子部分安裝在直線電機牽引的輪軌車輛轉向架上，沿轉子的道路鋪設在軌道中間。
![[直線電機應用]直線電機在輪軌交通中的應用！](/uploads/allimg/191102/1-191102104J5110.png)

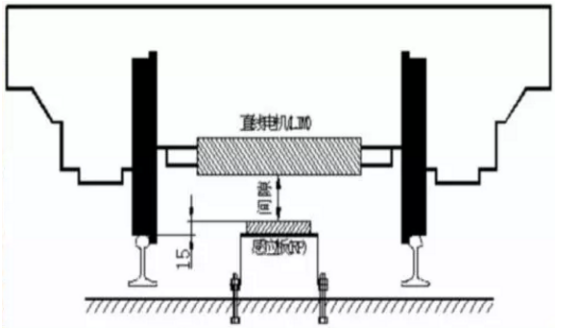

線性模塊
感應板要放置在軌床上，其軌、軌床與三軌尺寸的鏈?zhǔn)疥P(guān)系非常重要。
直線電機
當切割電流通過定子電磁線圈時，通過軌道感應板的相互作用產生正向磁場和牽引力。列車由車輪支撐在軌道上，由于反力板固定在軌道上，反力推動定子，使轉向架和列車向前運動
2系統特性
（一）
爬坡能力強
小轉彎半徑
小隧道段
噪音）：，低，低振動
（2）缺點
軌道結構復雜，要求高
牽引能耗大
三。軌道結構
直線電機輪軌交通系統的軌道結構與傳統軌道結構基本相同，但感應板應安裝在道床中部，在選擇直線電機系統的特性和要求時應考慮其他結構。
鋼軌的選擇
廣州地鐵4號線、首都機場線和輔線采用60kg/m鋼軌，車場采用50kg/m鋼軌。
緊固件選擇揉搓
緊固件的選擇應考慮直線電機大坡度、小半徑和氣隙控制的要求。
日本神戶地鐵線海礦營納布拉式扣件：廣州地鐵4號線實層邊坡小于20%，地下線半徑大于400m的單趾彈簧111高架橋采用單趾彈簧+不銹鋼復合板，邊坡大于20%強0（或首都機場線開采中彈性Ⅲ分離411-2型OM段曲線半徑）TLL）-22LL 4A型系統。
新型選擇

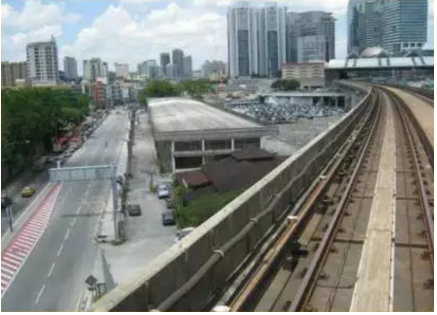

馬來西亞吉隆坡
![[直線電機應用]直線電機在輪軌交通中的應用！](/uploads/allimg/191102/1-191102104K9555.png)
直線電機

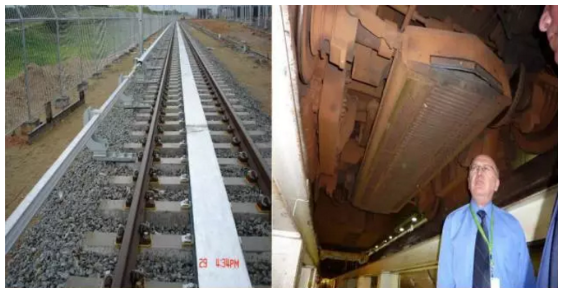

溫哥華空中列車
![[直線電機應用]直線電機在輪軌交通中的應用！](/uploads/allimg/191102/1-191102104Q0627.png)
直線電機
日本長臥道床
直線電機
廣州地鐵4號線
直線電機
首都機場線
直線模塊
感應板
感應板安裝在運行軌道之間
加預埋螺栓在道床或軌枕上，傳感器板固定在螺栓路面上方便，調整方便，端部可懸掛。
日本在鋼軌枕上預埋螺栓，采用緊固件緊固感應板：優點是穩定性好：缺點是感應板的調整量很小，對軌道感應板端頭要求太高不能懸吊。
首都機場線在正線無岔區鋼筋混凝土長軌枕中間預埋螺栓套，提供固定安裝條件。
在軌道道岔區，通過在道床中心設置獨立的預埋螺栓和套筒的支墩，提供安裝固定條件。
所有出倉線（含開關區）鋪設木枕時，木螺栓直接擰入木枕內固定感應板支架。
線性模塊
廣州地鐵4號線采用日本技術在感應板上安裝扣件，通過調整扣件中的板來調整扣件的高度。
直線電機
轉換
直線電機開關有兩個主要特點：
1、徑向轉向架，小半徑車輛，可采用小開關
2.感應板在分叉處斷開，車輛通過慣性向前移動：
直線模塊
