我們在為客戶做直線電機平臺選型時，一般需要了解客戶的需求，包括：直線電機的應用、最大負載、有效行程、最大運動速度，加速時間、勻速運動時間、減速時間及周期時間等需求參數才能作出正確的選擇。

在這，深圳市博智達機器人公司為大家介紹一下直線電機如何選型？



案例：

一、選定動子為T53

現在按照以下步驟評估是否滿足應用要求：

1.運動位移要求 直線電機技術參數

2.時間要求

3.推力要求

二、參數驗算

1.運動時推力

FL=u(ML+Mp)g+Fn

2.加速時間

Ta=【(ML+Mp).Vm.K】/(Fm-FL)

3. 加速推力計算

Fa=(Vm/Ta).(ML+Mp)+FL

4. 減速推力計算

Fd=(Vm/Tc).(ML+Mp)-FL

5. 實際推力計算

直線電機參數計算

經過驗算，電機連續推力大于實際推力，因此該電機滿足應用要求。

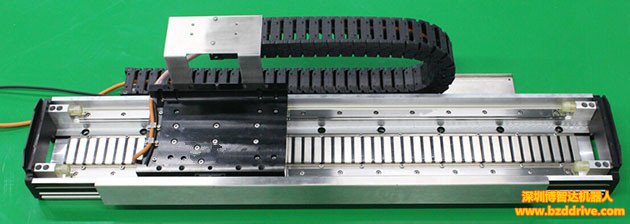

直線電機平臺具有高精度、高速度、無噪音，幾乎零維護（無接觸零件）的特性。CCTL無鐵芯直線電機底座寬度有135毫米，170毫米和230毫米三種類型，定位精度高達±1 μm，結構簡單壽命長，可任意架構XY及 龍門組合平臺，實現多動子，適用于點對點直線運動的自動化設備。

 例如：半導體生產設備（晶圓檢測與探測、半導體固晶機、半導體金線焊線機、集成塊檢測與探測、高速取放與傳送設備等）

電子生產設備（PCB板生產設備、激光切割、激光雕刻、激光打標等）。
