「直線電機制作」如何制作簡單的直線電機?
發布時間：2019-09-11 09:51:15
閱讀次數：132
文章來源：深圳博智達機器人
導讀: 說簡單也簡單，我當時為了制作一個直線電機，跑去浙江大學旁聽了盧教授一個月課，然后把直線電機就做了出來，或者說是繞了一個簡化的直線感應電機，不管怎么樣，通上三相交流...
說簡單也簡單，我當時為了制作一個
直線電機，跑去浙江大學旁聽了盧教授一個月課，然后把直線電機就做了出來，或者說是繞了一個簡化的直線感應電機，不管怎么樣，通上三相交流電可以動起來，而且力道非常大。
此外你還需要找到兩個廠家，一個是幫你切割硅鋼片的，另一個是幫你繞線的。
既然看到有人關注，我再給一些補充吧。其實搭建一個簡單的直線電機模型，真的不是很難。需要包括：初級線圈，次級感應板，還要再買一個三相交流變頻器，設計一個軌道就可以了。
初級線圈，需要包括設計硅鋼片的尺寸，再繞制三相的線圈。如圖：
硅鋼片是一層層堆疊起來的，一般是0.5mm厚的，這樣做是為了增加電阻，減少感應電流發熱。

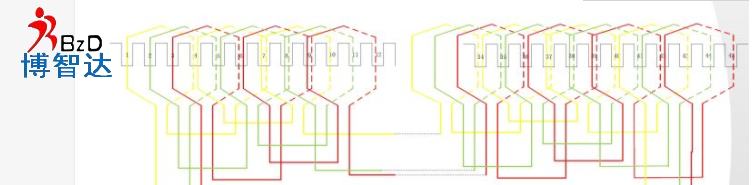

這是線圈的繞法，繞線的師傅一眼就能看懂，最普通的繞法，ABC三相通上三相交流電，就能產生行波磁場了。然后就能推著感應板前移或者后退。
做出來是這樣的：
至于次級感應板則是非常簡單的了，由銅鐵板復合而成，大約2-3mm厚紫銅板,5mm厚鐵板，二者用螺絲鎖定在一起。銅板這一面是對著初級一側的。當然要是先麻煩，搞一整塊鋁板也是可以的，就是效果差點。
當然啦，最后你還要去買個變頻器，簡單的淘寶上一堆，是生產三相交流電，電機的三根線分別接到變頻器里面去，沒有順序，任意調換兩根線，電機運動的方向相反。
最后簡單提醒一句，玩變頻器要小心一點，畢竟不是5V電池，四驅車，建議還是有基本用電常識和經驗的人去碰，是有危險的。
祝你成功！
