1、直線電機的分類
單軸模組、龍門直線模組、XY直線模組、流水線直線電機、標機設備直線模組


     直線電機系統配套及選型


1、直線電機的選型要求
如何確定系統能達到最大的速度或者加速度？


選型要求準則：

直線電機：①峰值推力不小于計算峰值推力；
                    ②連續推力不小于計算連續推力；
                    ③計入20%裕度，電機推力要大于或等于1.2計算推力；

承載能力：①（有鐵芯電機要考慮直線導軌有足夠承載電磁吸力的能力）；
                    ②精度等級
                    ③品牌選擇（HIWIN、CPC、PIM）,一般應用場景
                                          （THK、IKO、INA），高精密應用場景

光柵方面：①光柵尺柵距；
                    ②分辨率；
                    ③最大允許速度=分辨率*采樣頻率；
                    ④廠家選擇：雷尼紹、海德漢、Microe；

驅動器方面：峰值電流大于或等于直線電機峰值電流；
                        連續電流大于或等于直線電機峰值電流；
                        母線電壓Ubus=VMax Ke+IpR

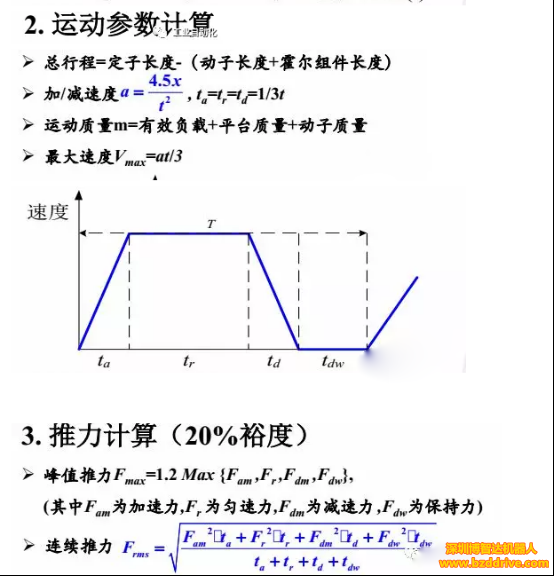

2、直線電機的計算選型

1、系統運動參數的技術要求
  行程：總行程、加減速行程、勻速行程；
  運動時間：加速時間Ta，勻速時間Tr，減速時間Td，停歇時間Tdw、運動周期T
  運動質量：有效負責、平臺質量、動子質量；
  運動速度：最大速度；
















因為各個直線電機的品牌所對應的推力范圍、峰值電流、連續電流等一些參數不盡相同，所以，這里拿深圳博智達機器人有限公司的產品作為案例來進行計算；
案例選型：
有效負責：5kg
平臺重量（含電機）：5kg
摩擦系數：0.02
定位精度：5μ

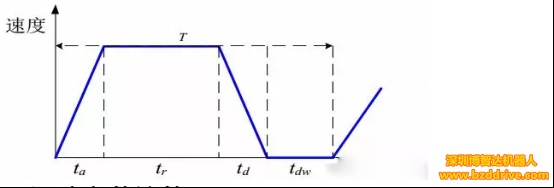

運動參數：1/3-1/3-1/3梯形速度曲線，水平放置；
行程：350mm
運動時間：400ms
停歇時間：300ms

計算結果：




      根據所計算的推力，通常能對應的電機一定會有多個型號，我們對應產品手冊即可得到對應的電機型號后，選擇性價比最高產品；

即：BFM0630  可以滿足且性價比最高

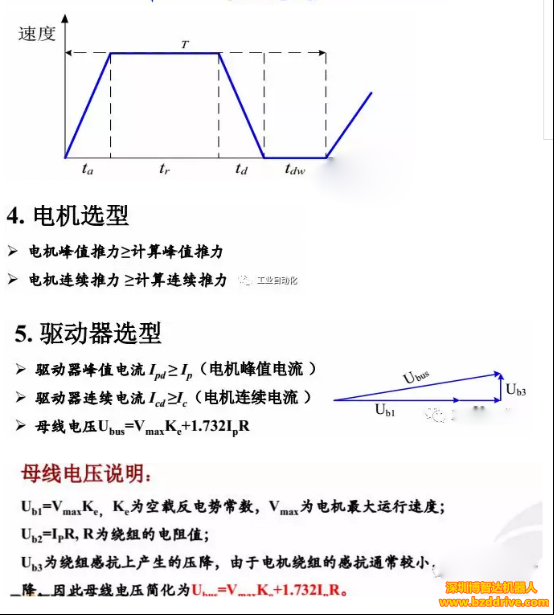

      再根據選擇到的直線電機所對應的峰值電流和連續電流選擇驅動器；



驅動器的選型
   BFM0630的峰值電流，峰值電流為6.3Arms,持續電流為2,1Arms

    因為各個品牌的分類不一樣

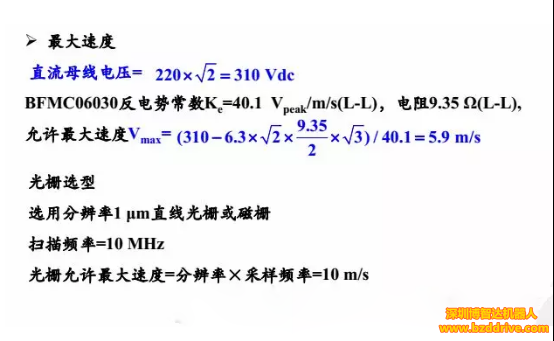

    選擇 驅動器型號后，了解其最大采樣頻率，
